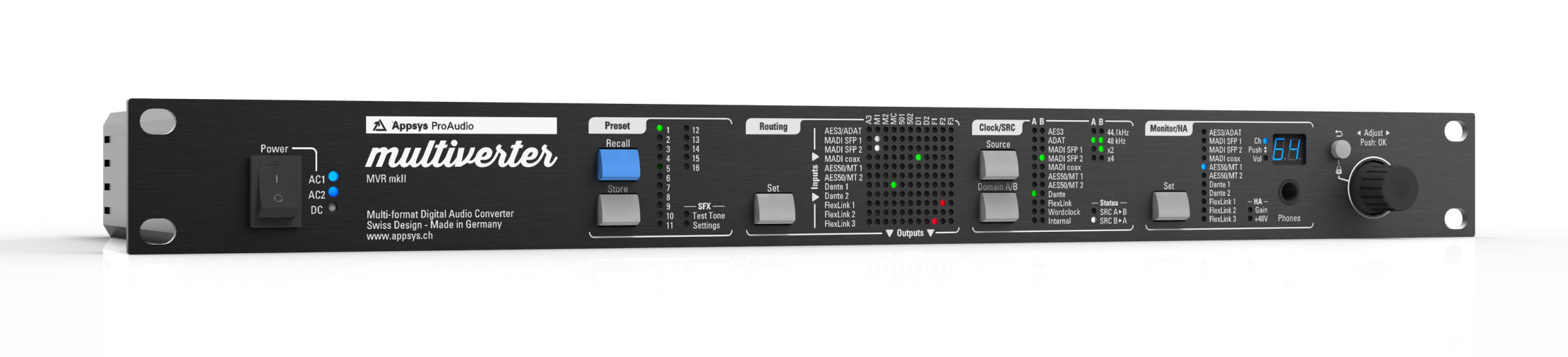

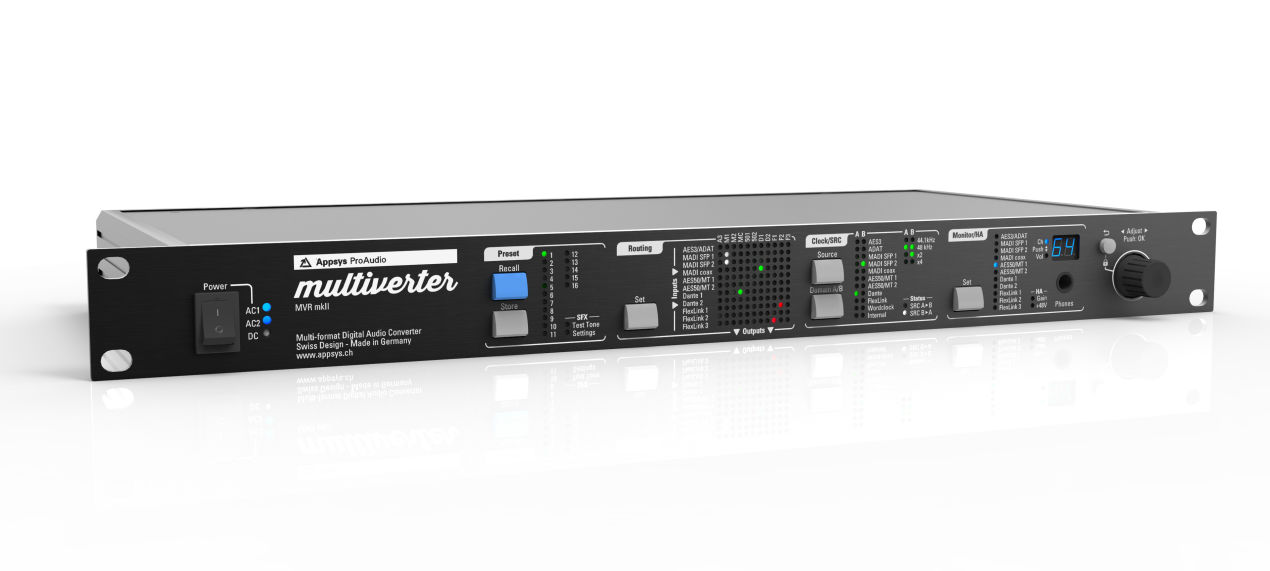

フォーマットコンバーター
704×704ch
AES3 / ADAT / MADI
AES50 / MADI-TP / Dante
あらゆるデジタル・オーディオ・ニーズに対応。
このユニークなハードウェアは、様々なデジタル・オーディオ・インターフェース間を変換することができます。
チャンネル・ワイズ・ルーティング、ウェブ・インターフェイス、サンプル・レート変換、ヘッドアンプ・リモート・コントロールなどの機能が満載です。
・704x704チャンネル・ルーティング・マトリックス、インターフェース間のチャンネル・ワイズ・ルーティング/スプリッティングが可能
・SRC-128プラグイン・モジュールを使用した最大128チャンネルまでの双方向サンプル・レート変換
・Web、Web-over-USB、コマンドライン（telnet/UART）経由で完全リモートコントロール可能 Web Remote Demo
・MIDAS®/Behringer®ステージボックス（Sxx/DLxx/DLxxx）用ヘッドアンプ・リモート・コントロール
・入力信号をモニターするヘッドフォンアンプ

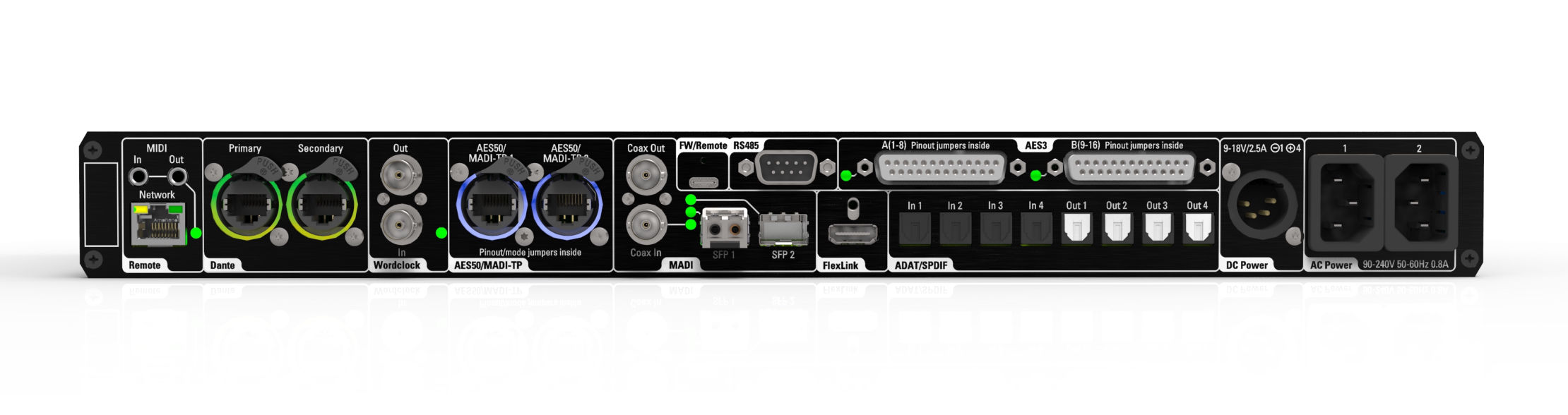

・AES3 (16x16ch)
・ADAT (4x), SPDIF/AES3 optical
・MADI SFP (2x), supports Ferrofish SFP Coax
・MADI coaxial
・AES50 (up to 2 ports)
・MADI-TP (up to 2 ports)
・Dante
・up to 192 extra channels via Flexiverter breakout boxes connected to the FlexLink port
・44.1～192kHzをサポート
・ClockShield™テクノロジーにより、最大1秒のクロック・ドロップアウト時にクリックレス動作が可能
・サンプルレート変換（オプション）
・プリセット・ストア/リコール(16 種類のセットアップ)
・AES3（Tascam/Yamaha）とAES50/MADI-TPポートのピンアウトをジャンパー可能
・複雑なセットアップのトラブルシューティングを簡素化するテストトーンジェネレーター
・トリプルリダンダント電源 (90-240VAC x 2、9-18VDC x 1)
・業界標準の4ピンXLRプラグ・バッテリー・パックから単独で電源供給可能
独立したネットワーク・コントロール・ポート
・MIDI/RS485ジャックからMADIストリームへのMIDI/RS485エンベッド/ディエンベッド (RME™/DirectOut™ 互換)
・MADIコントロール・データのトランスペアレントな転送 (例: ヘッドランプ・コントロール、MIDI over MADI)
Dimensions
482x45x230mm (BxHxD)
Weight
2.25 kg
Operating temperature
0..+70°C, non-condensing
Storage temperature
-40..+85°C, non-condensing
Power consumption
8W typ., 30W max.
Each AC input: 85..264VAC, 50-60Hz, 0.75A@115VAC / 0.5A@230VAC
DC input: 9-18VDC (up to 30V tolerant), 2.5A peak
Channel count
704x704 total (up to 64x64 per interface) in x1 modes
352x352 (up to 32x32 per interface) in x2 modes
176x176 (up to 16x16 per interface) in x4 modes
Multiple conversions (i.e. Dante ⬄ MADI and ADAT ⬄ AES50) with each using the full channel count can run simultaneously.
Sample rates
44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz +/-100ppm
Varispeed operation is not supported
Latency

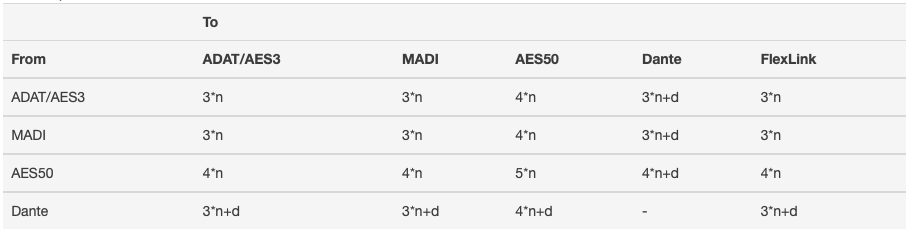

The table below shows the overall latency (receive+convert+transmit) between the various interfaces in number of samples.
For x1 modes (32/44.1/48kHz), n is 1.
For x2 modes (64/88.2/96kHz), n is 2.
For x4 modes (128/176.4/192kHz), n is 4.
The Dante latency d depends on the setting in the Dante controller which should be chosen according to the network topology, and can range from 150µs to 5ms.
ADAT ports
4 input+4 output ports with 8ch@44.1/48kHz, 4ch@88.2/96kHz each
Each port may be alternatively used as SPDIF or AES3 optical port with 2 channels @44.1/48kHz
USB port
USB 2.0 (FTDI 2232). Remote control and firmware update, no audio connection
RS485 port
Male D-Sub 9pin, Yamaha AD8HR compatible
Pinout: 2=RX-, 3=TX-, 4=TX+, 5=GND, 6=RX+

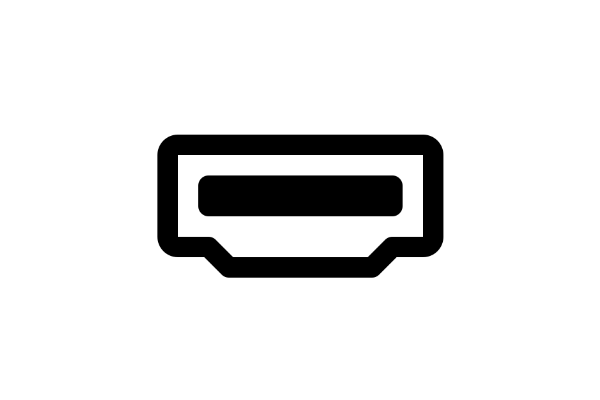

FlexLink port
HDMI connector type (Note: *NOT* HDMI compatible). 192ch@48kHz, 96ch@96kHz, 48ch@192kHz

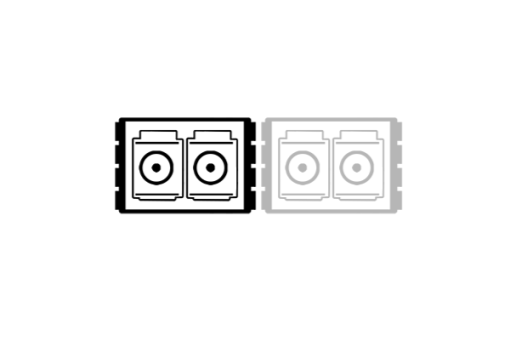

MADI SFP ports
Standard SFP slot. SFP1 equipped with standard multi-mode fibre (MM fibre), 1310nm, LC connector, up to 2km total length.
No vendor lock (Appsys policy). Supports Ferrofish SFP Coax
64ch@44.1/48kHz
32ch@88.2/96kHz
16ch@176.4/192kHz
MIDI-over-MADI, RS485 embedding
Transparent user bit forwarding
MADI BNC port
Standard AES10 coaxial port. Use with up to 100meters of 75 ohm coaxial cable 64ch@44.1/48kHz, 32ch@88.2/96kHz, 16ch@176.4/192kHz MIDI-over-MADI, RS485-over-MADI
Transparent user bit forwarding
MADI TP ports (shared with AES50)
AES-X 213 compatible.
64ch@44.1kHz, 56ch@48kHz, 32ch@88.2, 28ch@96kHz, 16ch@176.4kHz, 14ch@192kHz
Pinout: MADI-TP on 4/5, 7/8 MIDI-over-MADI, RS485-over-MADI
Transparent user bit forwarding
Compatible to DiGiCo®/Soundcraft®/Studer®MADI-TP using the MTA-64 Adapter
AES50 ports (shared with MADI-TP)
AES50 3.1 compatible
48ch@44.1/48kHz, 24ch@88.2/96kHz Pinout: Data on 1/2, 3/6; Sync on 4/5, 7/8

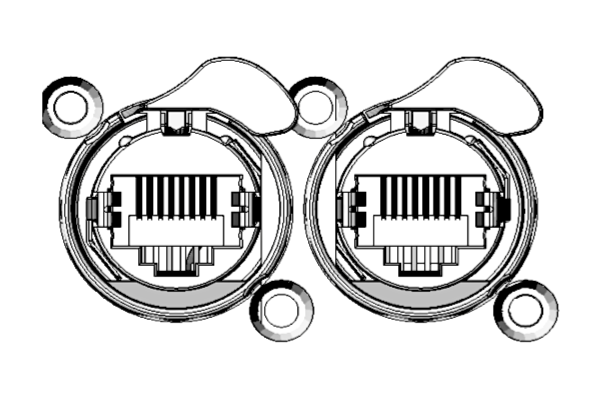

Dante/AES67 port
2x Gigabit Ethernet, configurable either as Switch or as Redundant connection in the Dante controller.
Device prefix: MVR64
64ch@32/44.1/48kHz, 32ch@64/88.2/96kHz, 16ch@128/176.4/192kHz

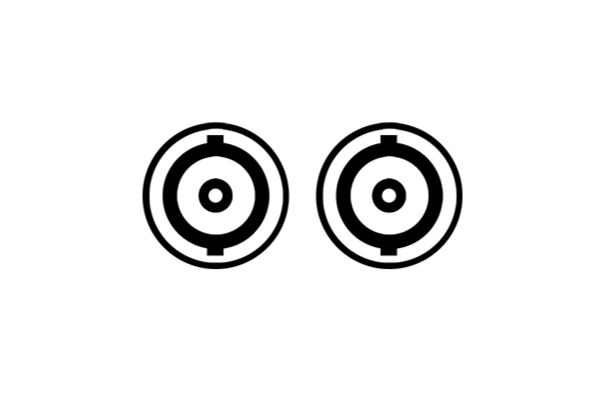

Wordclock port
Output: 5.0Vpp nominal, able to drive two parallel 75 Ohm terminations
Input: 0.5Vpp...5.0Vpp
MIDI port
Isolated input on 3.5mm TRS jack
MIDI output on 3.5mm TRS jack
MIDI THRU is activated by default
Pinout according to MIDI-TRS specification
Headphones
2x125mW into 32Ohm (@0.01% THD+N)
Bandwidth: 22Hz to 22kHz
ESD protection
all ports: +/- 15kV (Human Body Model)
