AD / DA /DD コンバーター
Analog 32×32
MADI | ADAT
A32pro
- MADI Multimode (標準タイプ)
A32pro Singlemode
- MADI Singlemode
A32proは、新しいモジュラー・ハードウェア・プラットフォームに基づき、アナログとデジタルのインターフェースを搭載しています。32×32のスタジオクオリティーのバランス・アナログ入出力と192kHzまでのステレオ・メイン出力に加え、A32proはADATとMADIの両方を搭載しています。最初のオプティカルMADIモジュールに加えて、もう1つのSFP MADIモジュールを追加することができ、リダンダント動作が可能です。（片方が故障した場合、もう片方が自動的に有効になります。
冗長性：2つのACアダプターをデバイスに接続することができます。すべての電源とインターフェースは常時監視されています。 障害が発生した場合、TFT画面と汎用出力（GPO）にエラーメッセージが出力され、追加ハードウェアに接続されます。

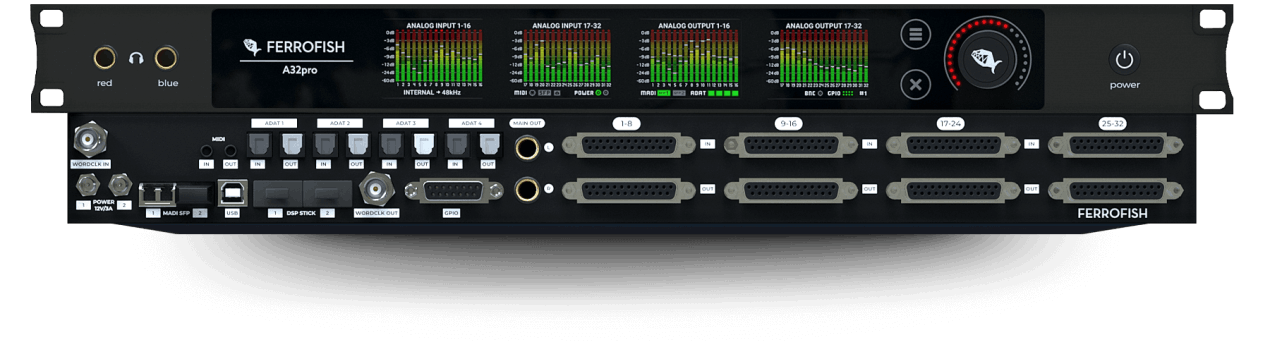

コンパクトな1RUに収められたこの高度に統合されたコンバーターは、8つのD-SUBコネクターから入出力される32×32のバランス・アナログ・チャンネルを装備しています。最大+20dBuのスタジオ・レベルを提供し、個別に1dBステップで調整可能です。
最新世代のESSコンバーターを使用した洗練されたデザインは、温度補償クロックとジッター低減PLLを伴い、最高192kHzまでのクリスタル・クリアなサウンドを保証します。A32proは単なるコンバーターではなく、洗練されたルーティング・マトリックスを備え、既存および将来のMADIやADAT機器を統合するためのデジタル・フォーマット・コンバーターでもあります。
A32proの操作方法はほぼ説明不要です。
合計4つのマルチタッチTFTスクリーンが、64のI/Oチャンネルすべてのレベルを表示します。直感的なグラフィカル・ユーザー・インターフェイスにより、ユニットのコントロールもスクリーンの恩恵を受けています。もちろん、USB、MIDI、MIDI-over-MADI、GPI経由でのリモートコントロールも可能です。シンプルなMIDI CCモードでも、最も必要なパラメーターを離れた場所からコントロールできます。
2系統のヘッドフォン出力により、アナログまたはデジタルの入出力をモニターできます。ヘッドホン・モニタリング・マトリックスには、M/Sデコーダー・モードやハイエンド・ヘッドホン用のバランス・オペレーション・モードも搭載されています。
A32proは、当社の12年にわたるコンバーター技術の経験を余すところなく投入し、細部に至るまで妥協のない製品となっています。もちろんファンレスで、わずか1HUのラック筐体に収められています。
アナログ入出力全64チャンネルの状況を、4つのTFT画面に表示することが出来ます。
画面には、すべてのデジタルインターフェースのステータス、GPIOのステータス*、ロードされたプリセット番号*も表示され、常に何が起こっているかを簡単に把握できます。ステータス情報とすべての機能は、明瞭かつ直感的に表示されるため、マニュアルを参照する必要はもうありません。マルチタッチに対応したユーザーインターフェースは、本機の操作を快適なものにしています。
*次回ファームウェアアップデートにて搭載予定

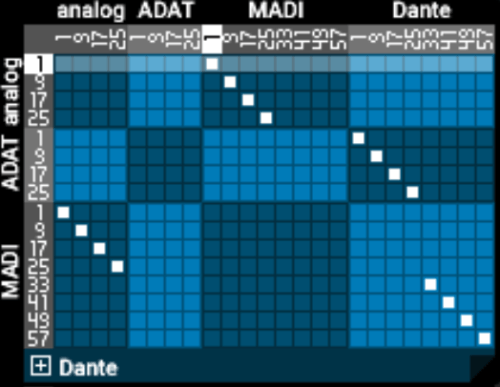

A32proの128×128のアナログとデジタルの全チャンネルは、内部ルーティングマトリックスを使用して8つのグループにまとめられています。
入力、出力を問わず、どのチャンネルもモノラル、ステレオ、M/Sでモニターすることができます。オーディオファン向けにはバランス有線ヘッドフォン用の、 2 つのステレオ出力を使用するバランス出力モードも利用できます。

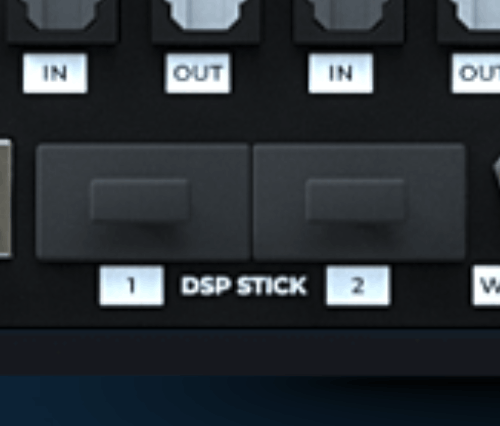

モジュラープラットフォームは拡張に対応しています。オプションのDSPスティック用に用意された2つのスロットは、マルチチャンネルオーディオプロセッシングのための新しい世界を開きます。

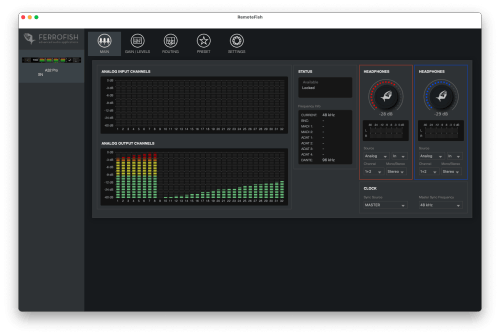

A32proシリーズをコントロールするために、PCとMAC用のリモートソフトウェアRemoteFishが用意されています。
A32proはUSBだけでなく、MIDI(シンプルなMIDIコマンド)、MIDI-over-MADIでも接続できます。すべてのFerrofishデバイスは自動的に検出されリストされます。

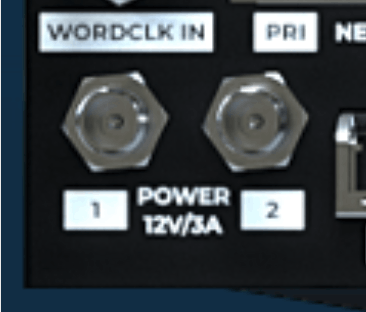

信頼性を高めるため、A32proは2つの電源アダプターから電源を供給することができます。
両方の電源は常時監視されており、故障時には中断することなく切り替わります。故障時には警告メッセージがスクリーンに表示されるか、MIDI経由で送信されます。
ANALOG I/O
ADAT I/O
MADI I/O
アナログ8チャンネル(D-Sub25 TASCAMピンフォーマット)
最大192kHz ゲイン/レベル：-8dBu...+20dBu (1dBステップ)
2つのSFPスロットは様々な構成を可能にします。シングルモジュール構成から冗長デュアルSFPモード（シングル/マルチモードまたは同軸）まで、あらゆる構成が可能です。
各 ADAT ポートはサンプルレート 48kHz（= 32 In + 32 Out）で 8 チャンネルを転送します。96kHzまでのSMUX/2モードも可能です。
BNC、75Ω内部終端
ディスプレイによるオン/オフ
デュアル1/8″（3.5mm）TRS I/O（MIDI2.0レイアウト）（リモートコントロールおよびMIDI-over-MADI用
ファームウェアのアップデート、プラグインのインストール、ホストコンピューターからのリモート・コントロールが可能です。A32pro DanteはMIDIデバイスとして表示されます。
専用DACですべてのインプット/アウトプットチャンネルをステレオ/モノラルあるいはM/Sでモニタリング
グランドループのない同軸DCコネクターは、安全で安定した信頼性の高いスクリューロック式。電源アダプターは1個付属しています。交換または追加用電源は、販売代理店でお求めいただけます。
Dual SFP Slots for MADI: Multimode or Singlemode SFP module as
default configuration, optional second SFP module optional
64 channels @32kHz, 44.1kHz, 48kHz
32 channels @64kHz, 88.2kHz, 96kHz
32 channels @128kHz, 176.4kHz, 192kHz*
* both MADI ports are used to achieve full 32+32 channel transmission
Support of MIDI over MADI.
Latency: 3 samples
Redundancy: Automatic switching between optical <-> coax MADI when signal lost.
32Bit ESS A/D Converter
4 x DSub25 (Tascam format)
Digital gain: +20dBu … -8 dBu, 1dB steps
OpAmps: OPA1604 / OPA1664
Level indicator: TFT screen, 28 levels
32 Bit ESS D/A Converter
4 x DSub25 (Tascam format)
Digital gain: +20dBu … -8dBu, 1dB steps
OpAmps: OPA1604 / OPA1664
Level indicator: TFT screen, 28 levels
2 x ¼” (6.3mm) TRS jack, stereo with HQ amp section and dedicated DAC path.
Provides two independent stereo channels.
Selectable mono/stereo or M/S of all inputs and outputs.
Digitally controlled volume level.
4+4 optical interfaces (8 channels each with 48 kHz)
32 channels @32kHz, 44.1kHz, 48kHz
16 channels @64kHz, 88.2kHz, 96kHz
08 channels @128kHz, 176.4kHz, 192kHz
Latency: 3 samples
4x General Purpose Inputs for switching Presets #1-4.
4x General Purpose Outputs for monitoring Lock/Power/MADI/Temp alerts.
2 x 1/8″ (3.5mm) TRS connector for remote control
Conversion MIDI <> MIDI-over-MADI possible
MIDI 2.0 pinout
BNC: 1 x input, 1 x output
Input 75 Ohm Termination switchable by menu button
1 x USB 2.0 for Remote/Updates
12V, 3A
2 x input jacks with screw lock for redundant power.
Input monitoring, warning on screen when PSU input fails
Internal self-resettable polyfuse
1 x Power Supply included, second PSU optional available
Additional Features
192 kHz operation (S/MUX up to 192kHz)
DSP Stick Expansions ready
A/D and D/A converters with switchable filters
Dual Headphone output for easy monitoring
MIDI over MADI Preset Management
Extensive routing possibilities
Redundancy (MADI I/O, Dante I/O, Power Supplies)
MAINS OUT: Dual balanced TRS Out, mirrors red HP ouput
Internal Clock
Temperature compensated oscillator, with high accuracy.
Initial accuracy: +/-1.5ppm
Over temperature range: +/-2.5ppm
Aging: +/-1ppm
PLL Wordclock
Digitally controlled PLL / Jitter reduction system
Output jitter: 50ps … 100ps typ.
GPIO (General Purpose Input & Output)
4x Inputs: Switching between Presets#1-4
4x Outputs: Alert Outputs for MADI, Temp, Sync and Power
LCD Displays
4 x TFT Multitouch Screen User Interface
Two-layer illuminated touch-sensitive high resoltution encoder
Highly intuitive control of the unit
Audio Core Processor
SHARC ADSP-2148x series DSP
Routing and processing of of all 390 audio channels.
Source to headphone output.
Dimensions
1RU, fanless design
Dimensions net: 25,3 x 44,4 x 4,4cm (DxWxH)
Dimensions full: 29 x 48,3 x 4,4cm (DxWxH)
including connectors, knobs and rack ears
Weight
4.1kg (9 lbs)
Ambient temperature
41°F up to 113°F (+5°C up to +45°C)
