AD / DA /DD コンバーター
Analog 32×32
Dante | MADI | ADAT

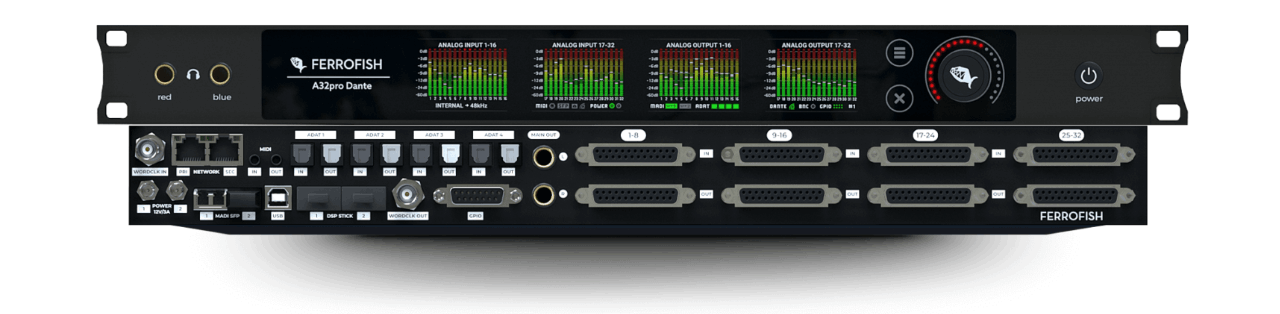

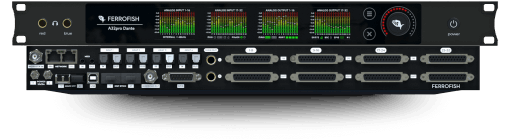

A32pro Dante
- MADI Multimode (標準タイプ)
A32pro Dante Singlemode
- MADI Singlemode
A32pro Danteは、デジタル/アナログオーディオをDanteの世界へ繋ぐフラッグシップモデルです。アナログ、MADI、ADATを問わず、全てのインターフェースは内蔵のルーティングマトリックスを使用してDanteネットワークに接続されます。そしてA32proの全機能が使用可能です。
A32pro Danteは単なるコンバーターではありません。モジュラーハードウェアプラットフォームを採用することで、驚異的な柔軟性を実現した究極の問題解決ツールです。A32pro Danteは386チャンネルを処理し、全てが1スリムラックユニットに統合されています。A32pro Danteの全てのコンフィギュレーションを網羅することはほとんど不可能です：最大192kHzの32 x 32スタジオグレードバランスアナログ入出力に加え、ステレオメインアウト、4つのADAT I/O、2つのMADI I/Oポート（SFPスロット）、そしてもちろんDanteがあり、2つのRJ45ジャックでDanteネットワークへリダンダント出力されます。全ては8チャンネルずつのグループでルーティング可能です。
明瞭性と操作の信頼性が最優先されています： DanteとMADIは共に冗長可能で、ライブオペレーションには欠かせない機能です！もちろん、２つめの電源アダプターの接続も可能で、4つのマルチタッチTFTスクリーンのおかげで、ユーザーは常にフルコントロールが可能です。
コンパクトな1RUに収められたこの高度に統合されたコンバーターは、8つのD-SUBコネクターから出力される32 x 32バランスアナログチャンネルを装備しています。最大+20dBuのスタジオレベルを提供し、個別に1dBステップで調整可能です。最新世代のESSコンバーターを使用した洗練されたデザインは、温度制御されたクロックとジッター低減PLLを備え、最高192kHzまでのクリスタルクリアなサウンドを保証します。
A32pro Danteの操作性にも一切の妥協はなく、他の製品同様、ほとんど説明不要です： 合計4つのマルチタッチTFTスクリーンが全64チャンネルのレベルを表示します。本機の操作もタッチスクリーンを使用出来ます。： ユニットを操作するのがこれほど楽しいことはありません。A32proは、USB（USB-over-MIDI）、MIDI、MIDI-over-MADI、Remote-over-Dante経由でRemoteFishアプリ（PCおよびMac）からコントロールすることもできます。
2系統のHQヘッドフォン出力は、あらゆるアナログ/デジタル入出力をモニターできます： コントロールやモニタリングに最適です。モニタリングフォーマットとして、モノラル、ステレオ、M/Sも可能です。デュアルステレオオペレーションに加え、両出力を使用したフルバランスモードも利用出来ます。
A32pro DanteをDanteネットワークに組み込むのが、とても簡単になりました。接続するだけでネットワーク上にデバイスが表示され、Dante Controllerソフトウェアを使用して自由にルーティングすることができます。Dante PCIeカードやDVS (Dante Virtual Soundcard)と組み合わせることで、A32 Danteはユニバーサルオーディオインターフェースに早変わりします。
アナログ入出力全64チャンネルの状況を、4つのTFT画面に表示することが出来ます。
画面には、すべてのデジタルインターフェースのステータス、GPIOのステータス*、ロードされたプリセット番号*も表示され、常に何が起こっているかを簡単に把握できます。ステータス情報とすべての機能は、明瞭かつ直感的に表示されるため、マニュアルを参照する必要はもうありません。マルチタッチに対応したユーザーインターフェースは、本機の操作を快適なものにしています。
*次回ファームウェアアップデートにて搭載予定
A32pro Danteの192×192のアナログとデジタルの全チャンネルは、内部ルーティングマトリックスを使用して8つのグループにまとめられています。
入力、出力を問わず、どのチャンネルもモノラル、ステレオ、M/Sでモニターすることができます。オーディオファン向けにはバランス有線ヘッドフォン用の、 2 つのステレオ出力を使用するバランス出力モードも利用できます。
モジュラープラットフォームは拡張に対応しています。オプションのDSPスティック用に用意された2つのスロットは、マルチチャンネルオーディオプロセッシングのための新しい世界を開きます。
A32proシリーズをコントロールするために、PCとMAC用のリモートソフトウェアRemoteFishが用意されています。
A32pro DanteはUSBだけでなく、MIDI(シンプルなMIDIコマンド)、MIDI-over-MADI、Remote-over-Danteでも接続できます。すべてのFerrofishデバイスは自動的に検出されリストされます。
信頼性を高めるため、A32pro Danteは2つの電源アダプターから電源を供給することができます。
両方の電源は常時監視されており、故障時には中断することなく切り替わります。故障時には警告メッセージがスクリーンに表示されるか、MIDI経由で送信されます。
ANALOG I/O
ADAT I/O
MADI I/O
DANTE I/O
アナログ8チャンネル(D-Sub25 TASCAMピンフォーマット)
最大192kHz ゲイン/レベル：-8dBu...+20dBu (1dBステップ)
2つのSFPスロットは様々な構成を可能にします。シングルモジュール構成から冗長デュアルSFPモード（シングル/マルチモードまたは同軸）まで、あらゆる構成が可能です。
各 ADAT ポートはサンプルレート 48kHz（= 32 In + 32 Out）で 8 チャンネルを転送します。96kHzまでのSMUX/2モードも可能です。
2つのRJ-45ポートは、あらゆるDanteオーディオネットワークに接続できます。LANイーサネットケーブル(CAT5/CAT6)をプライマリポートに接続するだけです。セカンダリーポートはネットワークエラーが発生した場合に自動的に引き継がれます(Dante Port Redundancy)
BNC、75Ω内部終端
ディスプレイによるオン/オフ
デュアル1/8″（3.5mm）TRS I/O（MIDI2.0レイアウト）（リモートコントロールおよびMIDI-over-MADI用
ファームウェアのアップデート、プラグインのインストール、ホストコンピューターからのリモート・コントロールが可能です。A32pro DanteはMIDIデバイスとして表示されます。
専用DACですべてのインプット/アウトプットチャンネルをステレオ/モノラルあるいはM/Sでモニタリング
グランドループのない同軸DCコネクターは、安全で安定した信頼性の高いスクリューロック式。電源アダプターは1個付属しています。交換または追加用電源は、販売代理店でお求めいただけます。
2 x RJ-45 Ethernet connector (CAT5/6 cables),
64 x 64 channel Brooklyn series board built-in.
Dual SFP Slots for MADI: Multimode or Singlemode SFP module as
default configuration, optional second SFP module optional
64 channels @32kHz, 44.1kHz, 48kHz
32 channels @64kHz, 88.2kHz, 96kHz
32 channels @128kHz, 176.4kHz, 192kHz*
* both MADI ports are used to achieve full 32+32 channel transmission
Support of MIDI over MADI.
Latency: 3 samples
Redundancy: Automatic switching between optical <-> coax MADI when signal lost.
32Bit ESS A/D Converter
4 x DSub25 (Tascam format)
Digital gain: +20dBu … -8 dBu, 1dB steps
OpAmps: OPA1604 / OPA1664
Level indicator: TFT screen, 28 levels
32 Bit ESS D/A Converter
4 x DSub25 (Tascam format)
Digital gain: +20dBu … -8dBu, 1dB steps
OpAmps: OPA1604 / OPA1664
Level indicator: TFT screen, 28 levels
2 x ¼” (6.3mm) TRS jack, stereo with HQ amp section and dedicated DAC path.
Provides two independent stereo channels.
Selectable mono/stereo or M/S of all inputs and outputs.
Digitally controlled volume level.
4+4 optical interfaces (8 channels each with 48 kHz)
32 channels @32kHz, 44.1kHz, 48kHz
16 channels @64kHz, 88.2kHz, 96kHz
08 channels @128kHz, 176.4kHz, 192kHz
Latency: 3 samples
4x General Purpose Inputs for switching Presets #1-4.
4x General Purpose Outputs for monitoring Lock/Power/MADI/Temp alerts.
2 x 1/8″ (3.5mm) TRS connector for remote control
Conversion MIDI <> MIDI-over-MADI possible
MIDI 2.0 pinout
BNC: 1 x input, 1 x output
Input 75 Ohm Termination switchable by menu button
1 x USB 2.0 for Remote/Updates
12V, 3A
2 x input jacks with screw lock for redundant power.
Input monitoring, warning on screen when PSU input fails
Internal self-resettable polyfuse
1 x Power Supply included, second PSU optional available
Additional Features
192 kHz operation (S/MUX up to 192kHz)
DSP Stick Expansions ready
A/D and D/A converters with switchable filters
Dual Headphone output for easy monitoring
MIDI over MADI Preset Management
Extensive routing possibilities
Redundancy (MADI I/O, Dante I/O, Power Supplies)
MAINS OUT: Dual balanced TRS Out, mirrors red HP ouput
Internal Clock
Temperature compensated oscillator, with high accuracy.
Initial accuracy: +/-1.5ppm
Over temperature range: +/-2.5ppm
Aging: +/-1ppm
PLL Wordclock
Digitally controlled PLL / Jitter reduction system
Output jitter: 50ps … 100ps typ.
GPIO (General Purpose Input & Output)
4x Inputs: Switching between Presets#1-4
4x Outputs: Alert Outputs for MADI, Temp, Sync and Power
LCD Displays
4 x TFT Multitouch Screen User Interface
Two-layer illuminated touch-sensitive high resoltution encoder
Highly intuitive control of the unit
Audio Core Processor
SHARC ADSP-2148x series DSP
Routing and processing of of all 390 audio channels.
Source to headphone output.
Dimensions
1RU, fanless design
Dimensions net: 25,3 x 44,4 x 4,4cm (DxWxH)
Dimensions full: 29 x 48,3 x 4,4cm (DxWxH)
including connectors, knobs and rack ears
Weight
7,72lbs (3,5kg)
Ambient temperature
41°F up to 113°F (+5°C up to +45°C)
