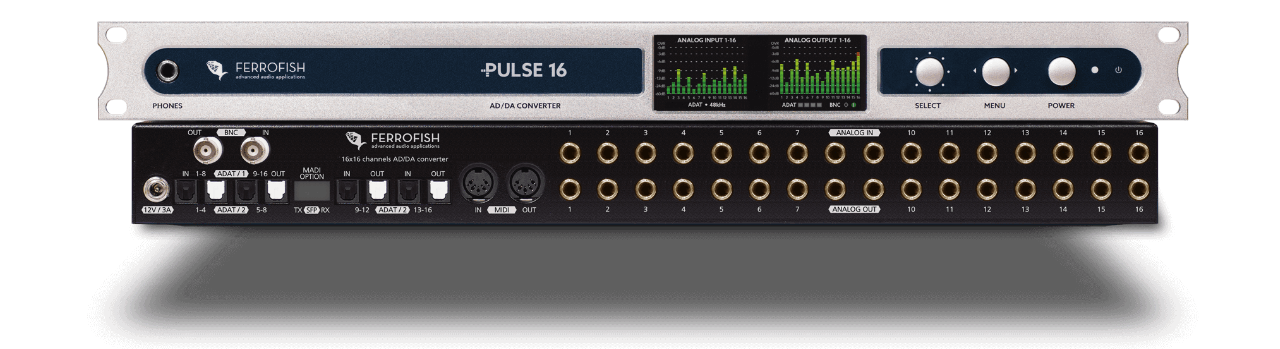

PULSE16は16 x 16のスタジオグレードのバランスアナログ入出力をADAT I/Oに変換します。コスト効率に優れ、完成されたインターフェースであるADATは、ほとんどの場所ですでに利用可能です。PULSE16で16 x 16のアナログチャンネルを追加すれば、スタジオを数ステップで拡張できます。
温度制御されたクロックとジッターリダクションPLLを備えた低レイテンシーのコンバーターは、最高のクリスタルクリアなサウンドを保証します。これらすべてをコンパクトな1HUに収めたPULSE16は、最大+20dBu*のスタジオレベルを1dBステップで個別に調整でき、32個のTRSコネクターに接続されます。4×4のADATインターフェースのおかげで、16×16チャンネルは96kHzでも問題なく変換できます。
*+24dBuオプション有り
2つのTFTスクリーンのおかげで、機器の設定は簡単です。マニュアルを参照する必要がなく、すべての情報が画面に明快に表示されます。MIDIやMADIによるリモートコントロールも可能です。
ヘッドホンはアナログ、デジタルの入出力に接続可能で、コントロールやモニタリングに最適です。
スタジオが大きくなれば、PULSE16も一緒に大きくなります： ファームウェアのアップグレードと同時に、MADI-SFPモジュールでMADI I/Oを追加でき、PULSE16はPULSE16 MXとなります。
いつでも全32アナログチャンネルを把握できます： 2つのTFTスクリーンにすべてを明確に表示。ステータス情報やすべての機能がわかりやすく直感的に表示されるため、もうマニュアルを参照する必要はありません。LEDの点滅や分かりにくい操作の時代は終わりました！
Pulse16の合計48×48のアナログとデジタルの全チャンネルは、内部のルーティングマトリックスを使って8つのグループにまとめられています。モニターしやすいように、モノラルまたはステレオのどのチャンネルもヘッドフォン出力できます。
Pulse16は最新の低レイテンシーAD/DAコンバーターを採用しています。最大192kHzのサンプルレートと高性能な回路により、ニュートラルな周波数特性と最小のTHD + Nで最高のサウンドを保証します。TRSジャックを使用し、全チャンネルが最大+20dBu*のスタジオレベルに対応し、各チャンネルは個別に1dBステップで調整可能です。
*+24dBuオプション有り
Pulse16シリーズをコントロールするために、PCとMAC用のリモートソフトウェアRemoteFishが用意されています。
すべてのFerrofishデバイスは自動的に検出されリストされます。
ANALOG I/O
ADAT I/O
バランスアナログI/O、最大192kHz ゲイン/レベル：-8dBu...+20dBu（1dBステップ）
BNC、75Ω内部終端
ディスプレイによるオン/オフ
各ADATポートは、サンプルレート48kHz（= 32 In + 32 Out）で8チャンネルを転送します。
リモートコントロールおよびMIDI-over-MADI（MADIモジュール装着時）用
ステレオDACを介して、すべてのステレオ/モノラルI/Oをモニタリング
2 x 24 Bit A/D Converter
16 x TRS ¼” (6.3mm), female
Digital gain: +20dBu … -8dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps
OpAmps: RC4580
Level indicator: TFT screen, 28 levels
2 x 24 Bit A/D Converter
16 x TRS ¼” (6.3mm), female
Digital gain: +20dBu … -8 dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps
Latency
@48kHz: 7.8/fs, 0.16ms
@96kHz: 5.4/fs, 0.06ms
@192kHz: 6.6/fs, 0.03ms
OpAmps: RC4580
1 x ¼” (6.3mm) TRS jack, stereo.
Selectable mono or stereo source.
Digitally controlled volume level.
4+4 optical ports (8 channels each with 48 kHz)
32×32 channels @32kHz, 44.1kHz, 48kHz (SMUX/1)
16×16 channels @64kHz, 88.2kHz, 96kHz (SMUX/2)
8×8 channels @128kHz, 176.4kHz, 192kHz (SXUX/4)
(SMUX/4 – only with installed MADI MX option)
Latency: 2 samples
2 x DIN5 connector for remote control of the unit
Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)
BNC: 1 x input, 1 x output
75 Ohm Termination switchable for input
12V, 3A
1 x input jack with screw lock.
Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
Internal resettable polyfuse
1 x power supply included
Additional Features
SMUX4 with 192 kHz operation (requires installed MADI SFP).
Delay-compensation for MADI chain (requires installed MADI SFP).
MIDI over MADI Preset Management (requires installed MADI SFP)
Internal Clock
TCXO (temp. compensated oscillator) with high accuracy.
Initial accuracy: +/-1.5ppm
Over temperature range: +/-2.5ppm
Aging: +/-1ppm
PLL
Digitally controlled PLL / Jitter reduction system
Output jitter: 50ps … 100ps typ.
LCD Displays
2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
One Key Control provides an easy control of all functions.
Multi language help pages guides available (No need to study the manual.)
Dimensions
1HU
Depth: 19cm (7.5”) (including connectors)
Weight
2 kg (4.4lbs)
Ambient temperature
41°F up to 113°F (+5°C up to +45°C)
+24dBu I/O option
This option raises the maximum input and output level of the 16 analog inputs and outputs from +20dBu to +24dBu, which then complies with the SMPTE standard.
Please note that these are BTO (built-to-order) options which cannot be retrofitted.
