AD / DA /DD コンバーター
Analog 16×16
Dante | MADI | ADAT
Pulse16 DX
-MADI Multimode (標準タイプ)
Pulse16 DX Singlemode
-MADI Singlemode
Pulse16 DX +24
-MADI Multimode (標準タイプ) / +24dBu
Pulse16 DX +24 Singlemode
-MADI Singlemode / +24dBu

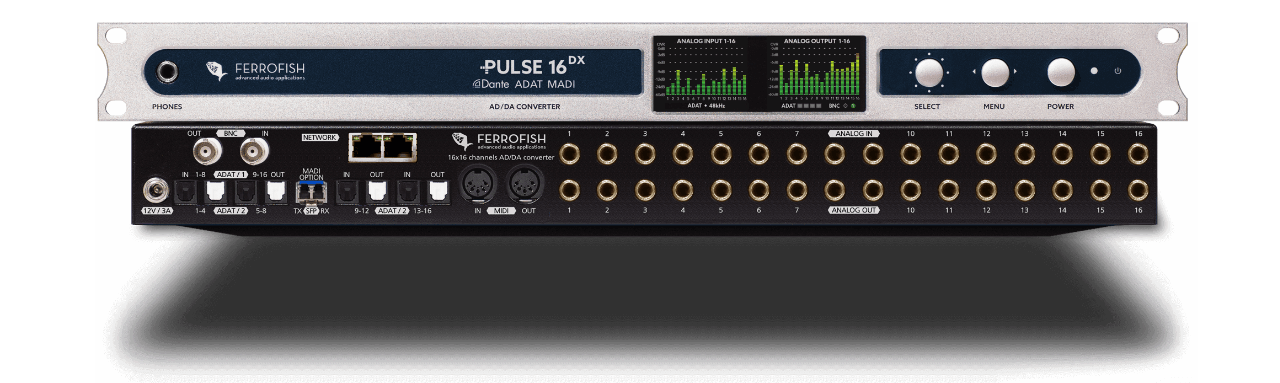

PULSE16 DXは単なる16 x 16チャンネルのAD/DAコンバーターではありません。192kHzまでのスタジオグレードのアナログ入出力に加え、PULSE16 DXは数多くのデジタルインターフェイスを備えており、どのような作業にも対応できます。アナログ、ADAT、MADIを問わず、すべての機器がこのデバイスにまとめられ、洗練されたルーティングマトリックスで8チャンネルごとに分配できます。それだけではありません： 64×64チャンネルのDanteインターフェース（ルーティングマトリックスに統合）は2つのRJ45ソケットで冗長化され、PULSE16 DXをネットワークに接続します： Danteは新たな柔軟性を提供します。アナログ、デジタルを問わず、PULSE16 DXは接続できます。

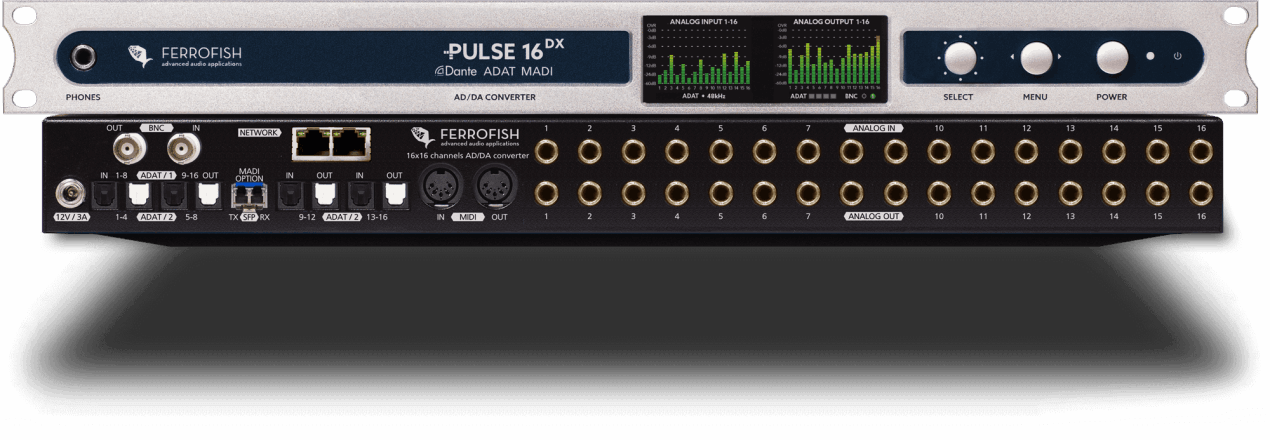

わずか1HUに収められたこの高度に一体化されたコンバーターは、16 x 16のバランスアナログTRSソケットを備え、スタジオレベル+20dBu*まで個別に1dBステップで調整可能です。低レイテンシーコンバーターは、温度制御されたクロックとジッター低減PLLを備え、最高のクリスタルクリアなサウンドを保証します。
*+24dBuオプション有り
Danteの他に、4 x 4のADATポートは96kHzで16 x 16の全てのアナログ信号、または48kHzで32 x 32チャンネルを変換するのに十分な帯域幅を提供します。MADIはさらに64 x 64チャンネルを追加し、モジュラーSFP接続を使用して実装され、異なるMADI規格（SinglemodeやCoaxialなど）も提供します。SFP MADIモジュールを別モデルに交換するだけです。
デバイスの設定は、2つのTFTスクリーンのおかげで簡単です。 マニュアルを参照する必要はなく、すべての情報が画面に明快に表示されます。 MIDIとMADIによるリモートコントロールも可能です。
ヘッドホンはアナログ/デジタルの入出力に接続でき、コントロールやモニタリングに最適です。
ファンレスでコンパクトな1HUデバイスは、スタジオ、ライブサウンド、ブロードキャスト、レコーディングなど、Danteネットワークでハイエンド、マルチフォーマット変換が必要とされるあらゆる場所で、究極の問題解決能力を発揮します。
Pulse16 DXをDanteネットワークに組み込むのが、とても簡単になりました。接続するだけでネットワーク上にデバイスが表示され、Dante Controllerソフトウェアを使用して自由にルーティングすることができます。Dante PCIeカードやDVS (Dante Virtual Soundcard)と組み合わせることで、A32 Danteはユニバーサルオーディオインターフェースに早変わりします。

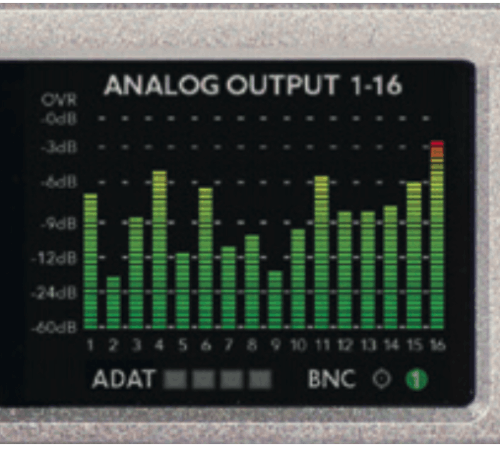

いつでも全32アナログチャンネルを把握できます： 2つのTFTスクリーンにすべてを明確に表示。ステータス情報やすべての機能がわかりやすく直感的に表示されるため、もうマニュアルを参照する必要はありません。LEDの点滅や分かりにくい操作の時代は終わりました！

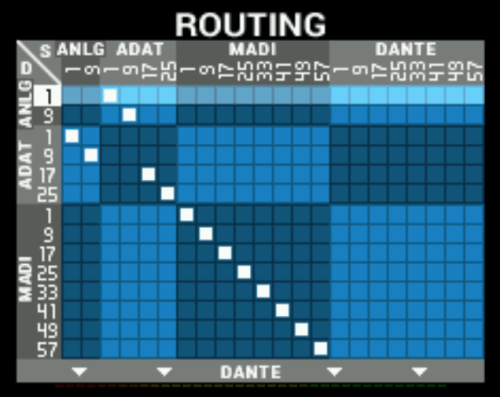

Pulse16 DXの合計176×176のアナログとデジタルの全チャンネルは、内部のルーティングマトリックスを使って8つのグループにまとめられています。モニターしやすいように、モノラルまたはステレオのどのチャンネルもヘッドフォン出力できます。
Pulse DXは最新の低レイテンシーAD/DAコンバーターを採用しています。最大192kHzのサンプルレートと高性能な回路により、ニュートラルな周波数特性と最小のTHD + Nで最高のサウンドを保証します。TRSジャックを使用し、全チャンネルが最大+20dBu*のスタジオレベルに対応し、各チャンネルは個別に1dBステップで調整可能です。
*+24dBuオプション有り
Pulse16シリーズをコントロールするために、PCとMAC用のリモートソフトウェアRemoteFishが用意されています。
すべてのFerrofishデバイスは自動的に検出されリストされます。
Pulse16 DXはSFPモジュラーMADIインターフェースを搭載しています： MADI SFPスロットにはマルチモードモジュールが搭載されており、例えばシングルモードモジュールに交換することも可能です。64×64のオーディオチャンネルに加え、MIDI信号も組み込まれており、デバイス制御やMIDIインターフェースへのルーティングに使用できます。
ANALOG I/O
ADAT I/O
MADI I/O
DANTE I/O

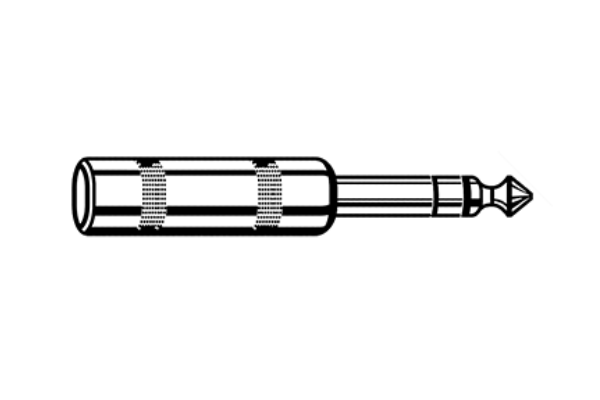

バランスアナログI/O、最大192kHz ゲイン/レベル：-8dBu...+20dBu（1dBステップ）

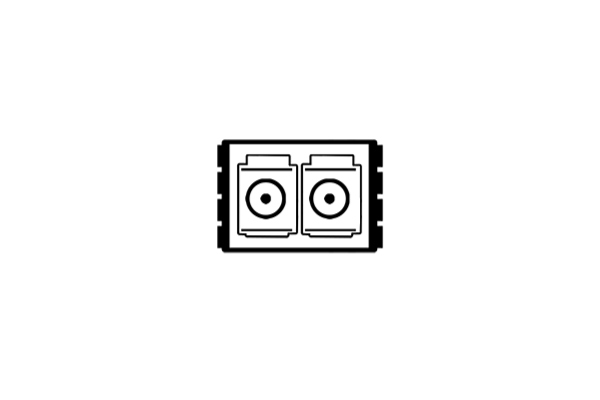

光LCコネクター付SFP MADIモジュール（マルチモード）シングルモード、コアキシャルモジュールはオプション。
各ADATポートは、サンプルレート48kHz（= 32 In + 32 Out）で8チャンネルを転送します。

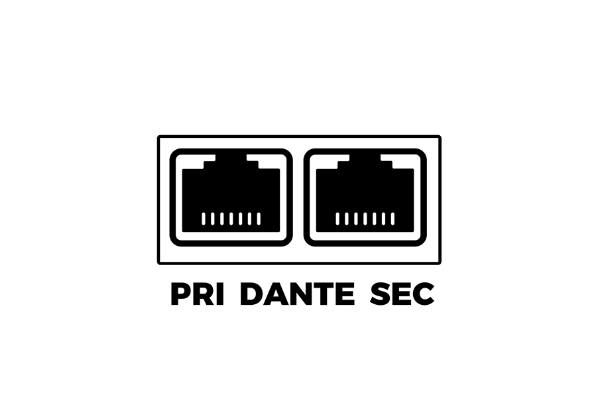

2つのRJ-45ポートは、あらゆるDanteオーディオネットワークに接続できます。LANイーサネットケーブル(CAT5/CAT6)をプライマリポートに接続するだけです。セカンダリーポートはネットワークエラーが発生した場合に自動的に引き継がれます(Dante Port Redundancy)
BNC、75Ω内部終端
ディスプレイによるオン/オフ
リモートコントロールおよびMIDI-over-MADI（MADIモジュール装着時）用
ステレオDACを介して、すべてのステレオ/モノラルI/Oをモニタリング
2 x RJ-45 Ethernet connector (CAT5/6 cables),
64 x 64 channel Brooklyn series board built-in.
SFP Multimode included
SFP Singlemode optional
SFP port for MADI optical Multimode or Singlemode SFP module
64 channels @32kHz, 44.1kHz, 48kHz
32 channels @64kHz, 88.2kHz, 96kHz
16 channels @128kHz, 176.4kHz, 192kHz
Support of MIDI over MADI.
Latency: 2 samples
2 x 24 Bit A/D Converter

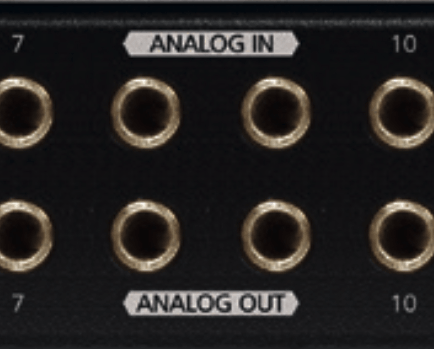

16 x TRS ¼” (6.3mm), female
Digital gain: +20dBu … -8dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps
OpAmps: RC4580
Level indicator: TFT screen, 28 levels
2 x 24 Bit A/D Converter
16 x TRS ¼” (6.3mm), female
Digital gain: +20dBu … -8 dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps
Latency
@48kHz: 7.8/fs, 0.16ms
@96kHz: 5.4/fs, 0.06ms
@192kHz: 6.6/fs, 0.03ms
OpAmps: RC4580
1 x ¼” (6.3mm) TRS jack, stereo.
Selectable mono or stereo source.
Digitally controlled volume level.
4+4 optical ports (8 channels each with 48 kHz)
32×32 channels @32kHz, 44.1kHz, 48kHz (SMUX/1)
16×16 channels @64kHz, 88.2kHz, 96kHz (SMUX/2)
8×8 channels @128kHz, 176.4kHz, 192kHz (SXUX/4)
(SMUX/4 – only with installed MADI MX option)
Latency: 2 samples

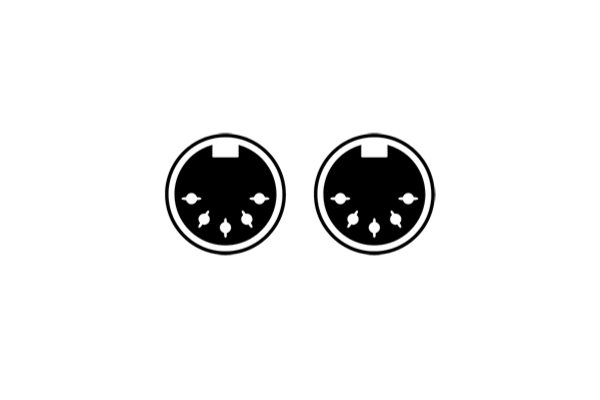

2 x DIN5 connector for remote control of the unit
Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)
BNC: 1 x input, 1 x output
75 Ohm Termination switchable for input
12V, 3A
1 x input jack with screw lock.
Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
Internal resettable polyfuse
1 x power supply included
Additional Features
SMUX4 with 192 kHz operation (requires installed MADI SFP).
Delay-compensation for MADI chain (requires installed MADI SFP).
MIDI over MADI Preset Management (requires installed MADI SFP)
Internal Clock
TCXO (temp. compensated oscillator) with high accuracy.
Initial accuracy: +/-1.5ppm
Over temperature range: +/-2.5ppm
Aging: +/-1ppm
PLL
Digitally controlled PLL / Jitter reduction system
Output jitter: 50ps … 100ps typ.
LCD Displays
2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
One Key Control provides an easy control of all functions.
Multi language help pages guides available (No need to study the manual.)
Dimensions
1HU
Depth: 19cm (7.5”) (including connectors)
Weight
2 kg (4.4lbs)
Ambient temperature
41°F up to 113°F (+5°C up to +45°C)
+24dBu I/O option
This option raises the maximum input and output level of the 16 analog inputs and outputs from +20dBu to +24dBu, which then complies with the SMPTE standard.
Please note that these are BTO (built-to-order) options which cannot be retrofitted.
