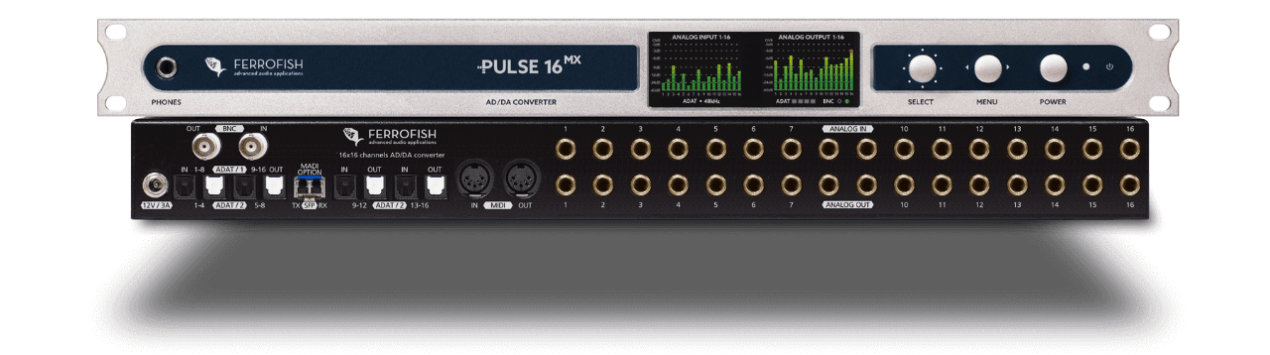

Pulse16 MX

AD / DA  /DD コンバーター
Analog 16×16
MADI | ADAT

Pulse16 MX
-MADI Multimode (標準タイプ)
Pulse16 MX Singlemode
-MADI Singlemode

Mobirise

PULSE16 DXは単なる16 x 16チャンネルのAD/DAコンバーターではありません。192kHzまでのスタジオグレードのアナログ入出力に加え、PULSE16 MXは数多くのデジタルインターフェイスを備えており、どのような作業にも対応できます。アナログ、ADAT、MADIを問わず、すべての機器がこのデバイスにまとめられ、洗練されたルーティングマトリックスで8チャンネルごとに分配できます。

わずか1HUに収められたこの高度に一体化されたコンバーターは、16 x 16のバランスアナログTRSソケットを備え、スタジオレベル+20dBu*まで個別に1dBステップで調整可能です。低レイテンシーコンバーターは、温度制御されたクロックとジッター低減PLLを備え、最高のクリスタルクリアなサウンドを保証します。
*+24dBuオプション有り

4 x 4のADATポートは96kHzで16 x 16の全てのアナログ信号、または48kHzで32 x 32チャンネルを変換するのに十分な帯域幅を提供します。MADIはさらに64 x 64チャンネルを追加し、モジュラーSFP接続を使用して実装され、異なるMADI規格(SinglemodeやCoaxialなど)も提供します。SFP MADIモジュールを別モデルに交換するだけです。

デバイスの設定は、2つのTFTスクリーンのおかげで簡単です。 マニュアルを参照する必要はなく、すべての情報が画面に明快に表示されます。 MIDIとMADIによるリモートコントロールも可能です。

ヘッドホンはアナログ/デジタルの入出力に接続でき、コントロールやモニタリングに最適です。
ファンレスでコンパクトな1HUデバイスは、スタジオ、ライブサウンド、ブロードキャスト、レコーディングなど、マルチフォーマット変換が必要とされるあらゆる場所で、究極の問題解決能力を発揮します。

Mobirise Website Builder

Dual
TFT Screens

いつでも全32アナログチャンネルを把握できます: 2つのTFTスクリーンにすべてを明確に表示。ステータス情報やすべての機能がわかりやすく直感的に表示されるため、もうマニュアルを参照する必要はありません。LEDの点滅や分かりにくい操作の時代は終わりました!

Mobirise Website Builder

Internal Routing
Matrix

Pulse16 MXの合計112×112のアナログとデジタルの全チャンネルは、内部のルーティングマトリックスを使って8つのグループにまとめられています。モニターしやすいように、モノラルまたはステレオのどのチャンネルもヘッドフォン出力できます。

Mobirise Website Builder

High Quality
AD/DA

Pulse16 MXは最新の低レイテンシーAD/DAコンバーターを採用しています。最大192kHzのサンプルレートと高性能な回路により、ニュートラルな周波数特性と最小のTHD + Nで最高のサウンドを保証します。TRSジャックを使用し、全チャンネルが最大+20dBu*のスタジオレベルに対応し、各チャンネルは個別に1dBステップで調整可能です。
*+24dBuオプション有り

Mobirise Website Builder

Flexible
Remote Control

Pulse16シリーズをコントロールするために、PCとMAC用のリモートソフトウェアRemoteFishが用意されています。
すべてのFerrofishデバイスは自動的に検出されリストされます。

Mobirise Website Builder

MADI
Interface

Pulse16 MXはSFPモジュラーMADIインターフェースを搭載しています: MADI SFPスロットにはマルチモードモジュールが搭載されており、例えばシングルモードモジュールに交換することも可能です。64×64のオーディオチャンネルに加え、MIDI信号も組み込まれており、デバイス制御やMIDIインターフェースへのルーティングに使用できます。

Mobirise Website Builder

16

ANALOG I/O

32

ADAT I/O

64

MADI I/O

Mobirise Website Builder
16 x 16
BALANCED TRS

バランスアナログI/O、最大192kHz ゲイン/レベル:-8dBu...+20dBu(1dBステップ)

Mobirise Website Builder
MADI I/O
Dual SFP Slots

光LCコネクター付SFP MADIモジュール(マルチモード)シングルモード、コアキシャルモジュールはオプション。

Mobirise Website Builder
4 x 4
ADAT TOSLINK

各ADATポートは、サンプルレート48kHz(= 32 In + 32 Out)で8チャンネルを転送します。

Mobirise Website Builder
Word Clock I/O

BNC、75Ω内部終端
ディスプレイによるオン/オフ

Mobirise Website Builder
MIDI I/O

リモートコントロールおよびMIDI-over-MADI(MADIモジュール装着時)用

Mobirise Website Builder
PHONES STEREO TRS (FRONT)

ステレオDACを介して、すべてのステレオ/モノラルI/Oをモニタリング

Pulse16 MX SPECIFICATIONS

MADI I/O (AES10)

SFP Multimode included

SFP Singlemode optional

SFP port for MADI optical Multimode or Singlemode SFP module

64 channels @32kHz, 44.1kHz, 48kHz
32 channels @64kHz, 88.2kHz, 96kHz
16 channels @128kHz, 176.4kHz, 192kHz

Support of MIDI over MADI.

Latency: 2 samples

Analog Inputs (A/D)

2 x 24 Bit A/D Converter

16 x TRS ¼” (6.3mm), female

Digital gain: +20dBu … -8dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps

OpAmps: RC4580

Level indicator: TFT screen, 28 levels

Analog Outputs (D/A)

2 x 24 Bit A/D Converter

16 x TRS ¼” (6.3mm), female

Digital gain: +20dBu … -8 dBu, 1dB steps
Digital gain (+24dBu Option): +24dBu … -4dBu, 1dB steps
Latency

@48kHz: 7.8/fs, 0.16ms
@96kHz: 5.4/fs, 0.06ms
@192kHz: 6.6/fs, 0.03ms

OpAmps: RC4580

Headphones Out

1 x ¼” (6.3mm) TRS jack, stereo.
Selectable mono or stereo source.
Digitally controlled volume level.

ADAT I/O

4+4 optical ports (8 channels each with 48 kHz)

32×32 channels @32kHz, 44.1kHz, 48kHz (SMUX/1)
16×16 channels @64kHz, 88.2kHz, 96kHz (SMUX/2)
8×8 channels @128kHz, 176.4kHz, 192kHz (SXUX/4)
(SMUX/4 – only with installed MADI MX option)

Latency: 2 samples

MIDI I/O

2 x DIN5 connector for remote control of the unit
Conversion MIDI <> MIDI over MADI possible (MADI MX option required.)

Wordclock I/O

BNC: 1 x input, 1 x output
75 Ohm Termination switchable for input

Power Supply

12V, 3A

1 x input jack with screw lock.
Power required: 12VA in operation, 0,1VA in standby mode (Efficiency Level VI)
Internal resettable polyfuse
1 x power supply included

Additional Features
 SMUX4 with 192 kHz operation (requires installed MADI SFP).
 Delay-compensation for MADI chain (requires installed MADI SFP).
 MIDI over MADI Preset Management (requires installed MADI SFP)

Internal Clock
 TCXO (temp. compensated oscillator) with high accuracy.
 Initial accuracy: +/-1.5ppm
 Over temperature range: +/-2.5ppm
 Aging: +/-1ppm

PLL
 Digitally controlled PLL / Jitter reduction system
 Output jitter: 50ps … 100ps typ.

LCD Displays
 2 x TFT Color Screens for the complete control of all analog I/O levels and all settings of the unit
 One Key Control provides an easy control of all functions.
 Multi language help pages guides available (No need to study the manual.)

Dimensions
 1HU
 Depth: 19cm (7.5”) (including connectors)

Weight
 2 kg (4.4lbs)

Ambient temperature
 41°F up to 113°F (+5°C up to +45°C)

+24dBu I/O option
 This option raises the maximum input and output level of the 16 analog inputs and outputs from +20dBu to +24dBu, which then complies with the SMPTE standard.

Please note that these are BTO (built-to-order) options which cannot be retrofitted.
